Гибридный инвертор Deye SUN-30K-SG02HP3-EU-AM3

Детальнее о Deye: модель SUN-30K, модификация SG02HP3, версия EU-AM3

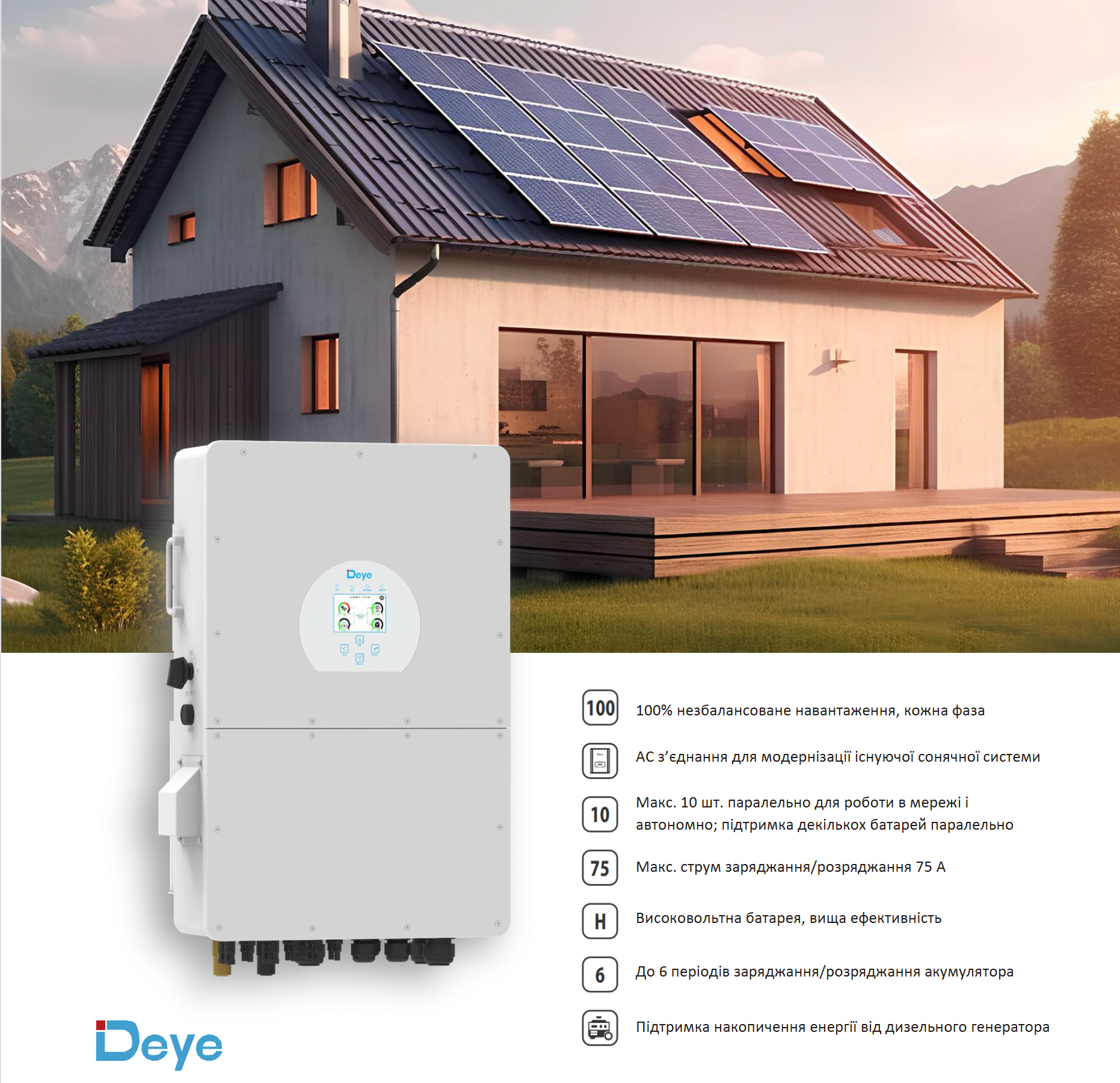

   Инвертор-гибрид Deye SUN-30K, модификации SG02HP3-EU-AM3 поддерживает 100% несбалансированную нагрузку по каждой фазе. Это трёхфазная модель с номинальной активной мощностью 30 000 ватт и возможностью подключения высоковольтного LFP-аккумулятора. Для модернизации существующей солнечной системы предусмотрено соединение по переменному току.

   Фотоэлектрическая часть оснащена тремя независимыми трекерами точки максимальной мощности, каждый из которых рассчитан на две цепочки модулей. Максимальная мощность подключаемых солнечных модулей составляет 60 000 ватт, а максимальная входная мощность фотоэлектрической системы по постоянному току — 48 000 ватт. Эти параметры обозначают разные ограничения и учитываются отдельно при подборе оборудования.

   Инвертор позволяет задать до шести периодов заряда и разряда аккумулятора, поддерживает генератор и параллельную работу до десяти устройств в сетевом либо автономном режиме. Зарядная стратегия автоматически адаптируется к системе управления батареей. Для отвода тепла используется интеллектуальное воздушное охлаждение; при температуре выше +45 градусов Цельсия номинальные характеристики снижаются.

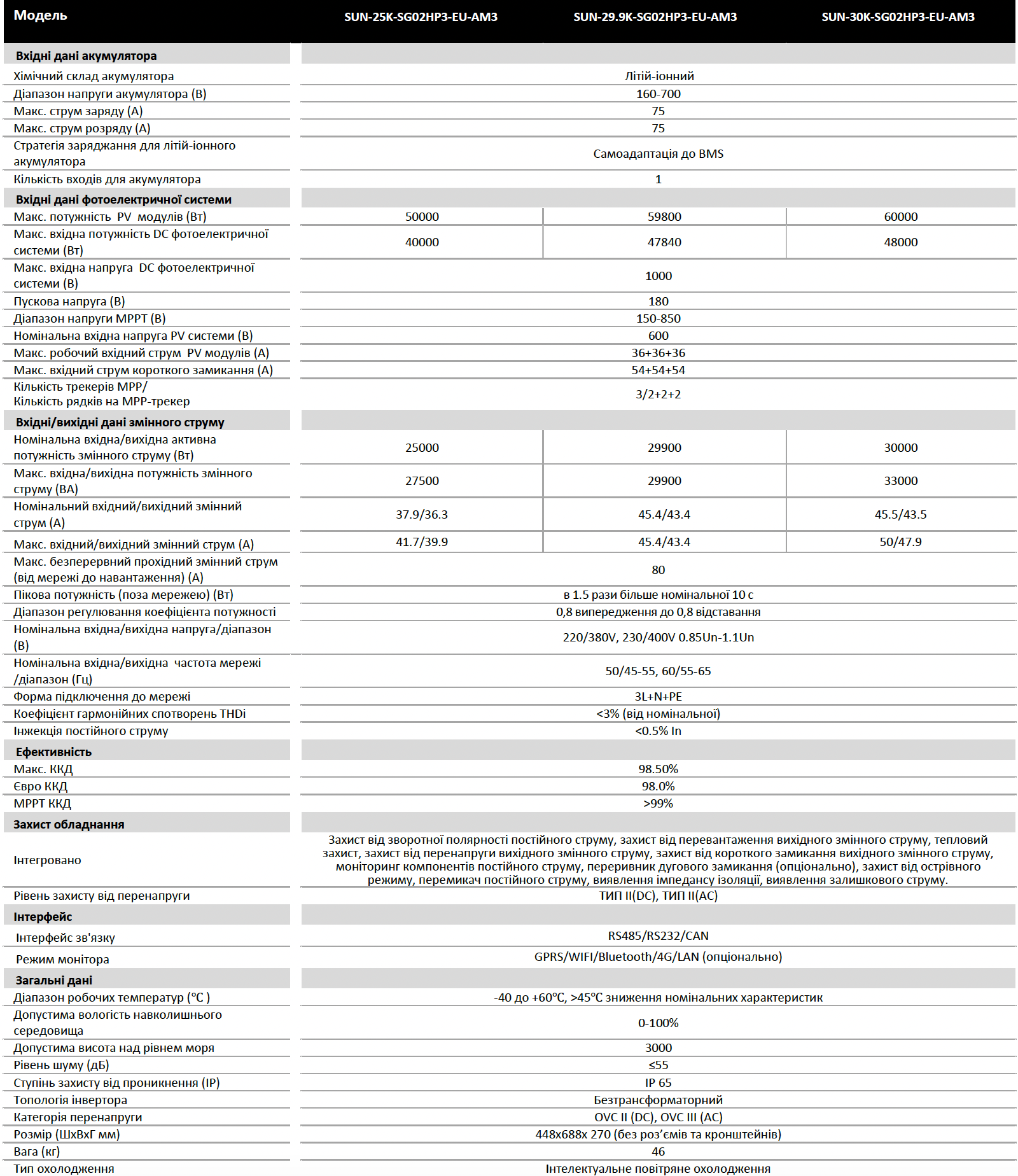

Основные характеристики:

• Номинальная входная и выходная активная мощность переменного тока — 30 000 ватт.
• Количество трекеров точки максимальной мощности — 3; число цепочек на каждом трекере — 2, схема 2+2+2.
• Диапазон напряжения аккумулятора — 160–700 вольт.
• Поддержка 100% несбалансированной нагрузки по каждой фазе.
• Максимальная мощность солнечных модулей — 60 000 ватт.
• Максимальный коэффициент полезного действия — 98,50%.
• Максимальный ток заряда аккумулятора — 75 ампер.
• Интерфейсы связи — RS485, RS232 и CAN.
• Максимальный ток разряда аккумулятора — 75 ампер.
• Соединение по переменному току для модернизации существующей солнечной системы.
• Химический состав поддерживаемого аккумулятора — LFP.
• Диапазон напряжения отслеживания точки максимальной мощности — 150–850 вольт.
• Рабочая температура — от −40 до +60 градусов Цельсия; выше +45 градусов Цельсия предусмотрено снижение номинальных характеристик.
• Стратегия заряда литий-ионного аккумулятора — автоматическая адаптация к системе управления батареей BMS.
• Максим. входная мощность фотоэлектрической системы по постоянному току — 48 000 ватт.
• Параллельная работа до 10 инверторов в сетевом и автономном режимах; поддерживается параллельное подключение нескольких батарей.
• Номинальная входная и выходная частота — 50 либо 60 герц; соответствующие диапазоны — 45–55 и 55–65 герц.
• Количество входов для аккумулятора — 1.
• Пусковое напряжение — 180 вольт.
• Работа с высоковольтной батареей, указанная производителем как особенность повышения эффективности.
• Номинальное входное напряжение фотоэлектрической системы — 600 вольт.
• Настройка до 6 периодов заряда и разряда аккумулятора.
• Поддержка накопления энергии от дизельного генератора.
• Максимальное входное напряжение фотоэлектрической системы по постоянному току — 1000 вольт.
• Максимальный рабочий входной ток солнечных модулей — 36+36+36 ампер.
• Максим. входной ток короткого замыкания — 54+54+54 ампер.
• Максимальная входная и выходная полная мощность переменного тока — 33 000 вольт-ампер.
• Номинальный входной и выходной переменный ток — 45,5/43,5 ампера.
• Максимальный входной и выходной переменный ток — 50/47,9 ампера.
• Максимальный непрерывный проходной ток от сети к нагрузке — 80 ампер.
• Пиковая мощность в автономном режиме — в 1,5 раза выше номинальной в течение 10 секунд.
• Регулирование коэффициента мощности — от 0,8 с опережением до 0,8 с отставанием.
• Номинальное входное и выходное напряжение — 220/380 либо 230/400 вольт; рабочий диапазон — от 0,85 до 1,1 номинального напряжения.
• Топология инвертора — бестрансформаторная.
• Схема подключения к сети — 3L+N+PE: три фазы, нейтраль и защитный проводник.
• Коэффициент гармонических искажений тока THDi — <3% при номинальном значении.
• Инжекция постоянного тока — <0,5% номинального тока.
• Европейский коэффициент полезного действия — 98,0%.
• Коэффициент полезного действия отслеживания точки максимальной мощности — >99%.
• Встроены защита от обратной полярности постоянного тока, перегрузки, перенапряжения и короткого замыкания на выходе переменного тока, тепловая защита, мониторинг компонентов постоянного тока, защита от островного режима, выключатель постоянного тока, обнаружение сопротивления изоляции и остаточного тока; прерыватель дугового замыкания предусмотрен опционально.
• Защита от импульсных перенапряжений — тип II на стороне постоянного и переменного тока.
• Варианты мониторинга — GPRS, Wi-Fi, Bluetooth, 4G и LAN, опционально.
• Допустимая влажность окружающей среды — 0–100%.
• Допустимая высота над уровнем моря — 3000; единица измерения в datasheet не указана.
• Уровень шума — ≤55 децибел.
• Степень защиты от проникновения — IP65.
• Категория перенапряжения — OVC II для постоянного тока и OVC III для переменного тока.
• Размеры без разъёмов и кронштейнов: ширина — 448 миллиметров, высота — 688 миллиметров, глубина — 270 миллиметров.
• Масса — 46 килограммов.
• Тип охлаждения — интеллектуальное воздушное.
• Стандарты электросети — IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105.
• Стандарты безопасности и электромагнитной совместимости — IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2.

Комплектация:

1. Инвертор гибридного типа Deye - модель SUN-30K, модификация SG02HP3-EU-AM3
2. Упаковка

Подробности от производителя о товаре приведены ниже:
