Конектори Stäubli MC4 (PV-KBT4+PV-KST4 Швейцарія)

Детальніше про MC4 (PV-KBT4+PV-KST4 Швейцария)

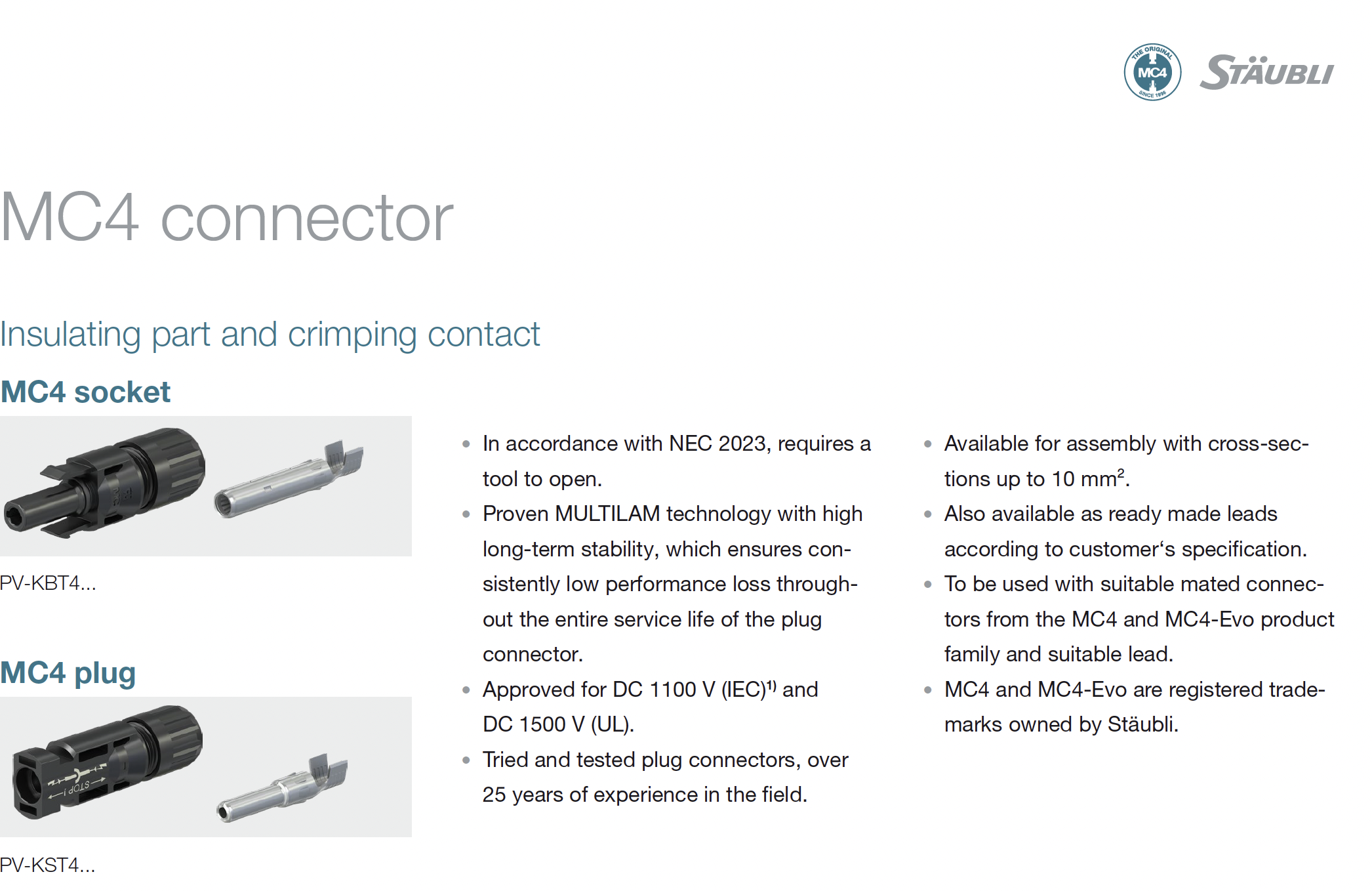

   Швейцарська якість та надійність роблять конектори Stäubli MC4 оптимальним рішенням для сонячних енергетичних установок, забезпечуючи стабільну передачу струму в складних умовах експлуатації. Ці з'єднувачі, що складаються з гніздової частини PV-KBT4 та штирьової PV-KST4, постачаються як окремі елементи з відкритим обтискним контактом та ізоляційним корпусом, дозволяючи гнучко адаптувати їх до різноманітних кабельних конфігурацій. Завдяки передовій технології MULTILAM, вони підтримують низькі втрати ефективності протягом усього періоду служби, що критично для тривалих ініціатив у сфері відновлюваної енергетики.

Створені відповідно до вимог NEC 2023, ці конектори потребують спеціального інструменту для роз'єднання, що підвищує рівень захисту під час встановлення та використання. Вони пройшли перевірку для функціонування під напругою до 1100 В за IEC та 1500 В за UL, роблячи їх універсальними для міжнародних проєктів. Понад 25 років практики компанії Stäubli у виготовленні таких пристроїв підкреслюють їхню провідну позицію, а опція збирання з проводами перетином до 10 мм² спрощує інтеграцію в масштабні сонячні парки чи побутові системи.

Крім того, ці з'єднувачі пропонуються у вигляді готових кабельних вузлів за індивідуальними параметрами, що дає змогу налаштувати їх під конкретні завдання. Вони сумісні з іншими компонентами серії MC4, забезпечуючи безшовне поєднання та високу продуктивність. Загалом, обрання Stäubli MC4 – це вкладення в міцність та продуктивність вашої фотоелектричної мережі, зменшуючи ймовірність збоїв та максимізуючи віддачу від установки.

• Тип з'єднання: обтискання, що полегшує швидкий монтаж без спеціальних інструментів для з'єднання.
• Матеріал ізоляції: PC/PA, який поєднує високу міцність з гнучкістю для тривалого використання.
• Стійкість до аміаку відповідно до DLG: так, роблячи придатним для аграрних середовищ.
• Верхня гранична температура: 105 °С для стабільної роботи в умовах підвищеного тепла.
• Номінальна імпульсна напруга: 16 кВ, захищаючи від електричних перевантажень.
• Діапазон температури довкілля: -40 °С...+85 °С (TÜV/UL), адаптований до екстремальних кліматів.
• Ступінь захисту, у роз'єднаному стані: IP2X для базового запобігання контакту з струмопровідними частинами.
• Макс. контактний опір з'єднувача: 0.25 мΩ, зменшуючи енергетичні втрати до мінімуму.
• Контактна система: MULTILAM, відома своєю надійністю та стабільністю контакту.
• Ступінь забруднення: 3, оптимальна для середовищ з помірним забрудненням.
• Матеріал контакту: мідь, луджена, стійка до окислення та корозії.
• Соляний туман, ступінь 6: так, підтверджена витривалість у солоному середовищі.
• Ступінь захисту, у з'єднаному стані: IP65/IP68 (1 м, 1 год) для повного захисту від вологи та пилу.
• Система блокування: тип блокування, забезпечуючи надійну фіксацію без випадкового роз'єднання.
• Клас пожежної безпеки: UL94:V-0, що мінімізує ризики загоряння.
• Номер сертифікації TÜV Rheinland: R 60127190 для відповідності високим європейським стандартам.
• TÜV Rheinland 2 PFG 2330: R 60087448, додаткова сертифікація якості.
• Номер файлу UL: E343181, що гарантує безпеку за нормами США.
• Номер сертифіката CSA: 250725 для канадських вимог.
• Номер сертифіката CQC: CQC20024256431, адаптований до азіатських ринків.
• Номер сертифіката JET: B19T0013 для японської сумісності.

1. З'єднувачі Stäubli MC4 (гніздовий PV-KBT4 та штирьовий PV-KST4, Швейцарія).
2. Упаковка.

Подробиці про виріб подано нижче:
