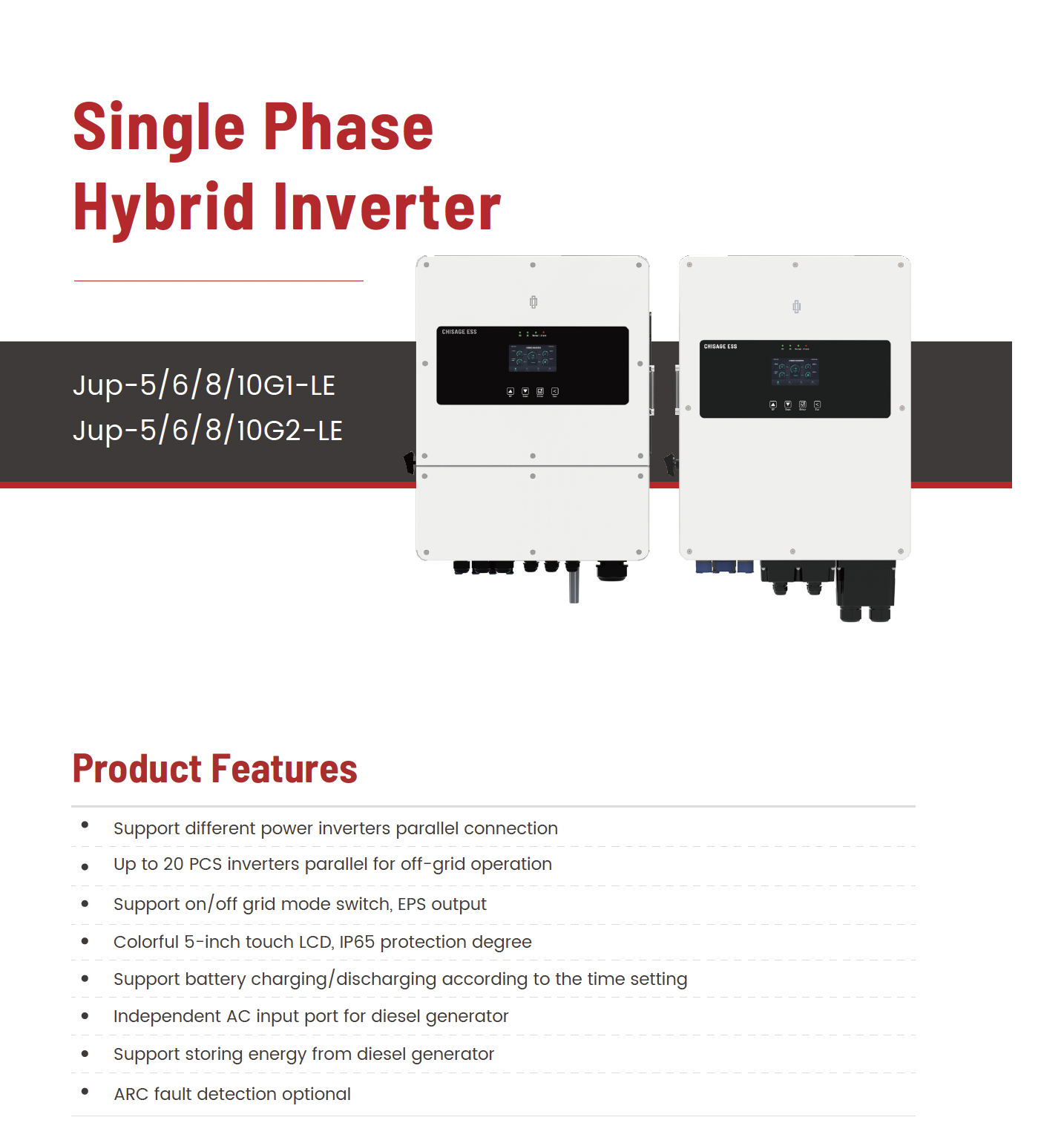

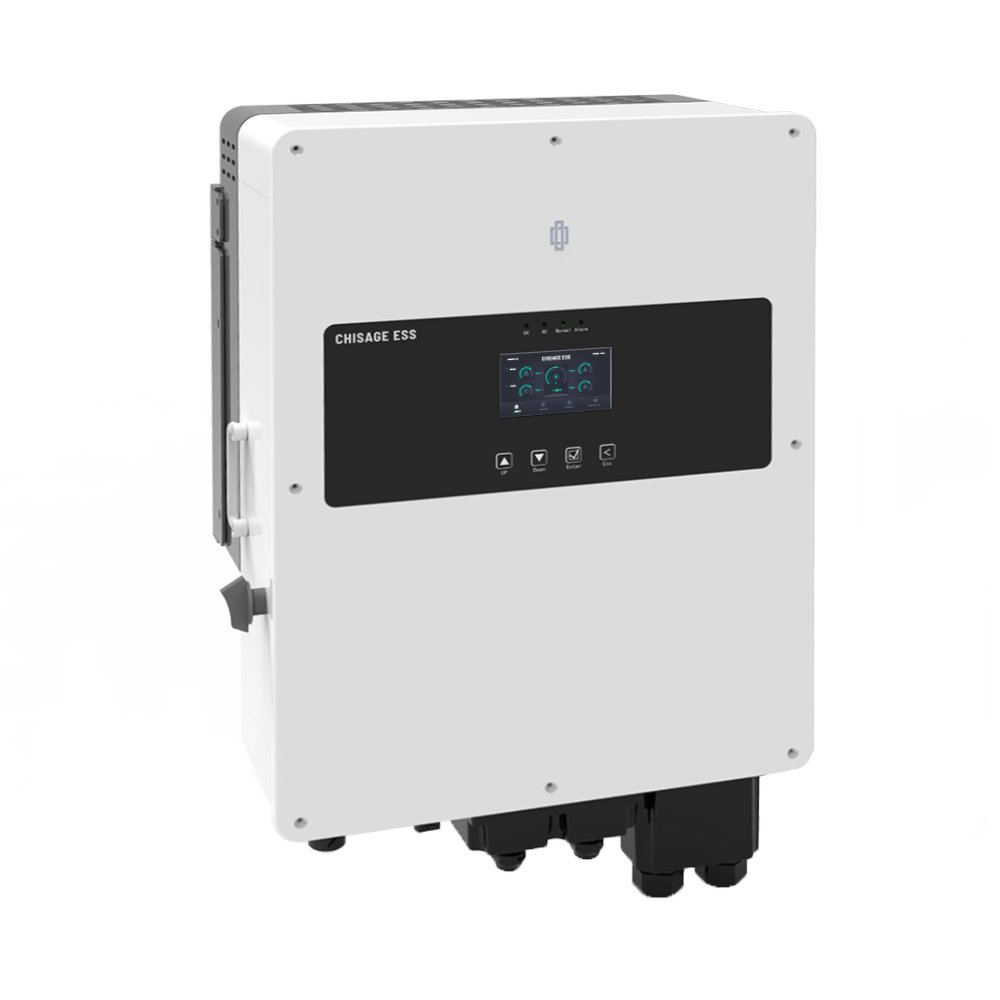

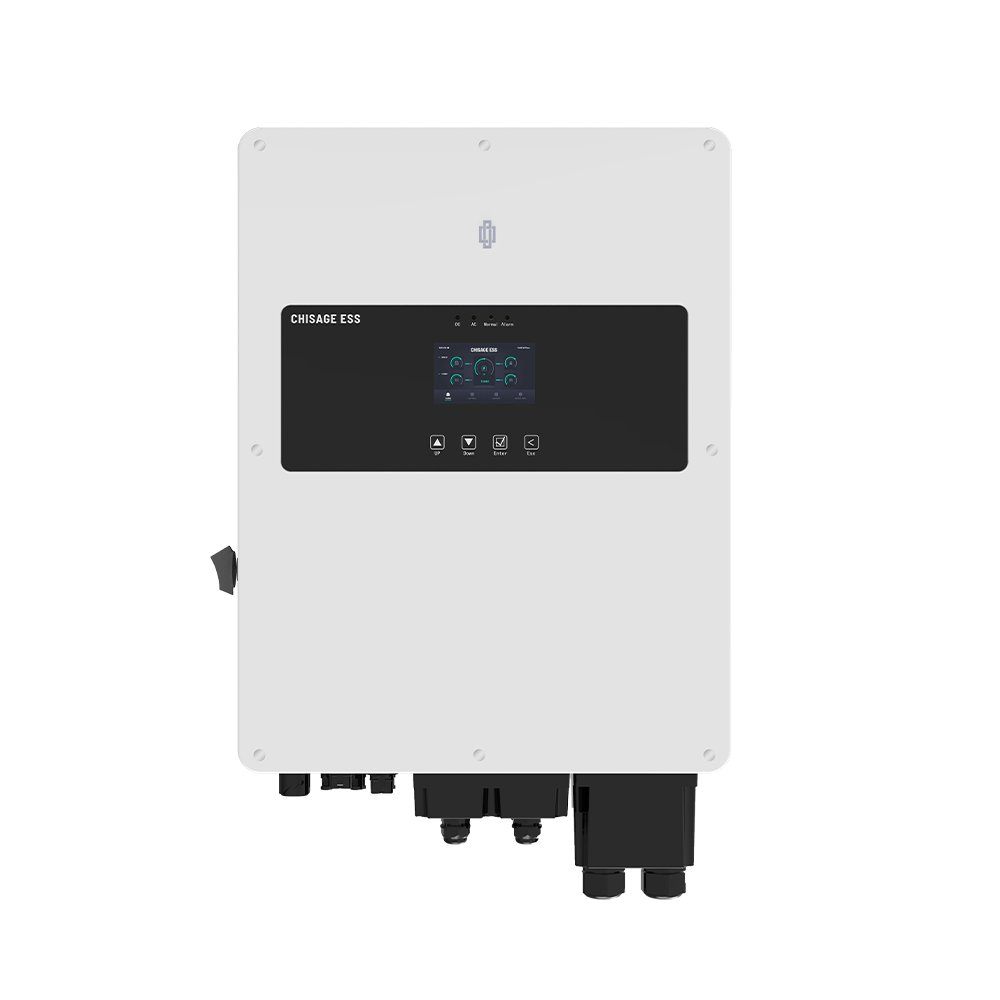

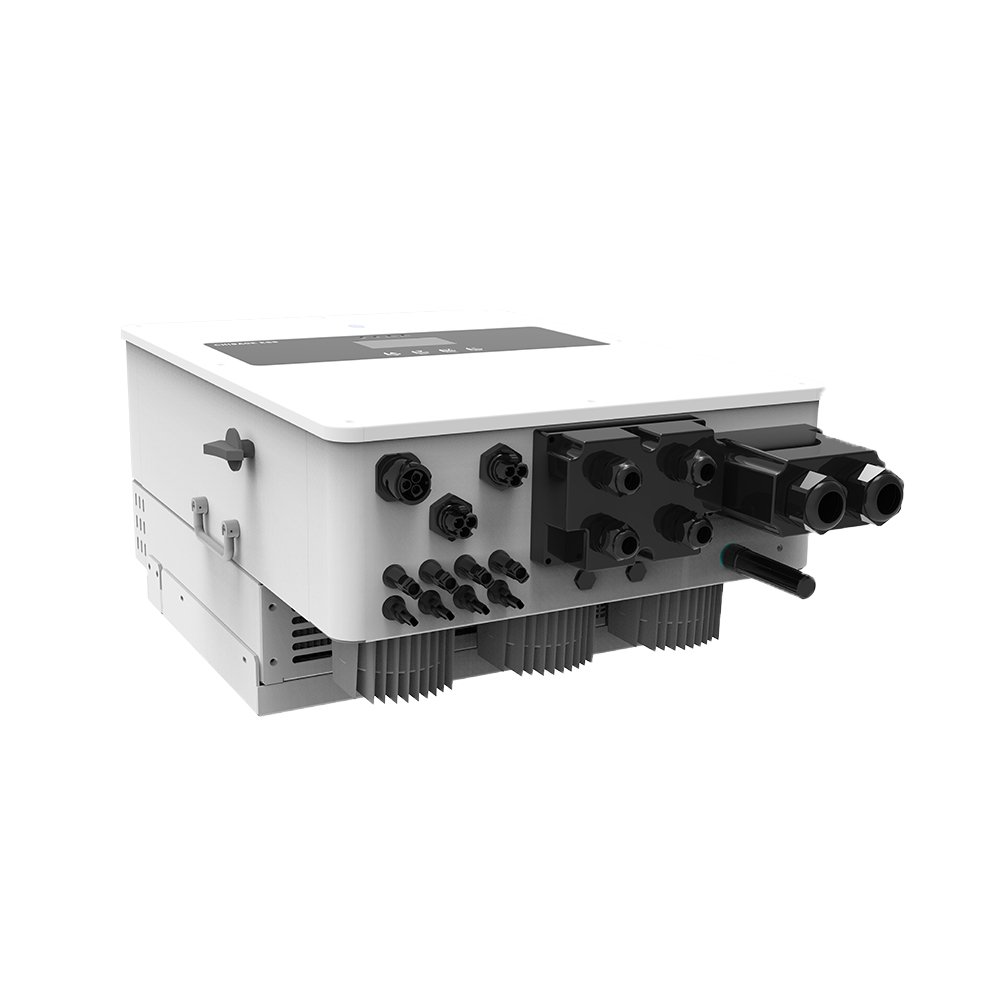

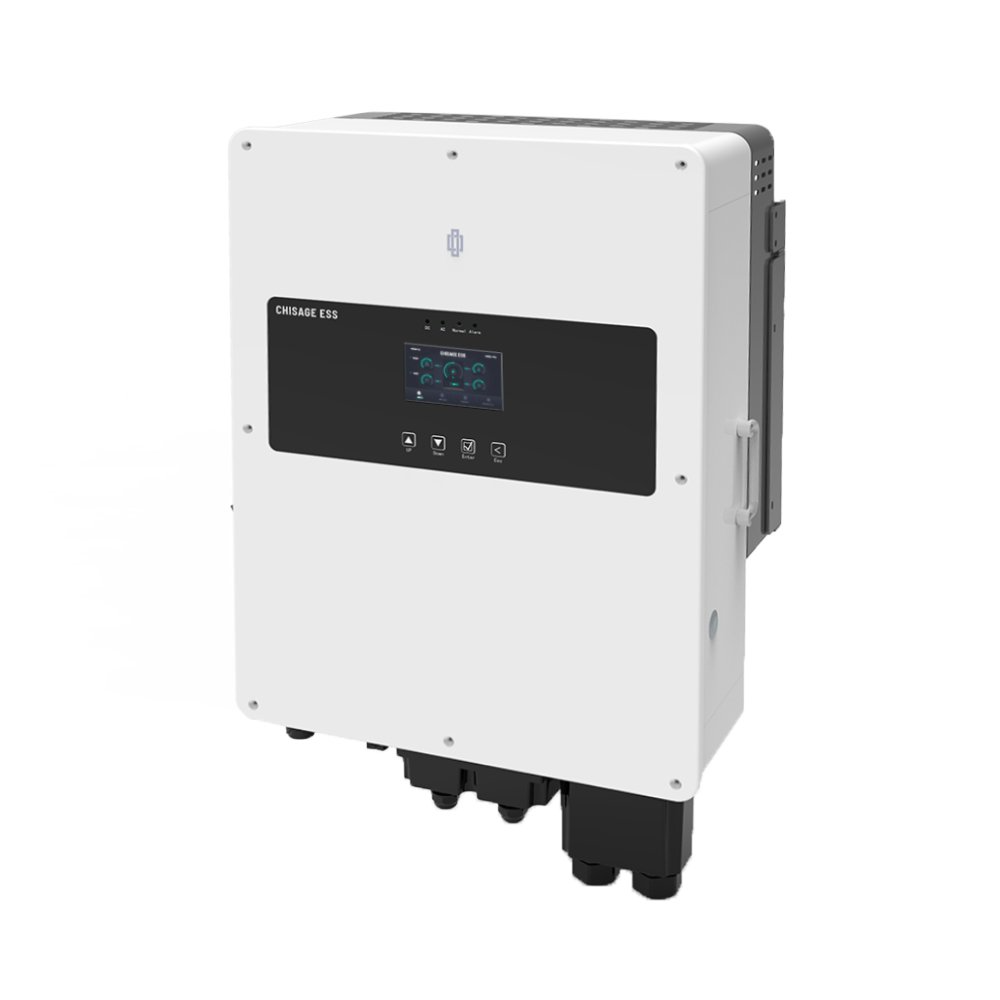

Гібридний інвертор CHISAGE ESS Jup-8G2-LE

Детальніше про CHISAGE ESS: серія Jup, модель 8G2-LE

   Однофазно-гібридний інвертор з виходом до 8000 Вт призначений для побудови мережевих, резервних та автономних систем електропостачання на базі сонячних панелей та акумуляторів.

   Модель здатна одночасно взаємодіяти з фотоелектричним масивом, мережею, акумуляторною батареєю та дизельним генератором. Окремий вхід змінного струму дозволяє підключити генератор не тільки для живлення навантаження, але й для збереження виробленої енергії в акумуляторах.

   Інвертор підтримує EPS-вихід, перемикання між мережним та автономним режимами, а також заряд та розряд батареї за заданим розкладом. Для налаштування передбачений кольоровий сенсорний екран діагоналлю 5 дюймів. Герметичність корпусу відповідає класу IP65, тому обладнання підходить для настінної установки у технічних та господарських приміщеннях.

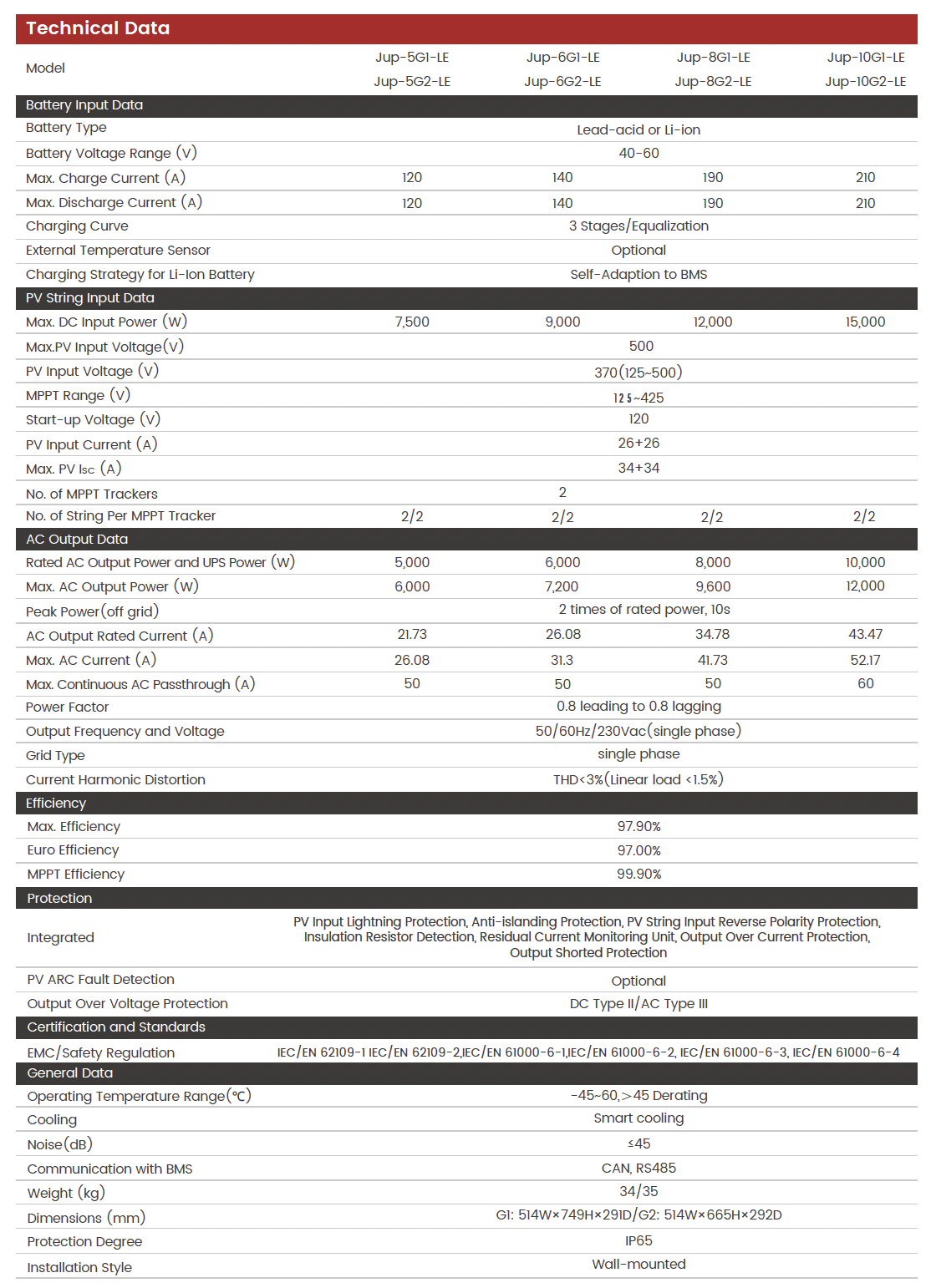

Основні характеристики:

• Номінал виходу та резервного каналу UPS: 8000 Вт.
• Гранична потужність, що приймається від сонячних панелей з боку пост. струму: 12000 Вт.
• К-сть незалежних контролерів точки максимальної потужності: 2 MPPT-трекери, по два сонячні ланцюжки на кожен вхід.
• Максим. вихідна потужність: 9600 Вт.
• Короткочасна потужність в автономному режимі: подвійне значення номіналу, тобто до 16000 Вт протягом 10 секунд.
• Найбільша допустима напруга фотоелектричного масиву: 500 вольт.
• Діапазон ефективної роботи MPPT-контролерів від 125 до 425 вольт.
• Напруга запуску від сонячних модулів: 120 вольт.
• Робоча вхідна напруга сонячного масиву: 370 вольт, допустимий інтервал – від 125 до 500 вольт.
• Струм на двох фотоелектричних входах: 26 + 26 ампер.
• Максим. струм к. з. сонячних входів: 34+34 ампера.
• Сумісні акумулятори: кислотні та LFP.
• Робочий діапазон напруги акумулятора: від 40 до 60 вольт.
• Граничний струм заряджання акумулятора: 190 ампер.
• Максимально допустимий струм розряду: 190 ампер.
• Алгоритм заряду кислотних батарей: три послідовні стадії з режимом вирівнювання.
• Можливість підключення зовнішнього датчика температури акумулятора передбачена опціонально.
• Під час роботи з літієвою батареєю параметри заряджання автоматично узгоджуються з системою керування акумулятором BMS.
• Номінальний струм на виході змінної напруги 34,78 ампера.
• Найбільший струм змінного виходу 41,73 ампера.
• Допустимий безперервний транзит струму через вхід та вихід змінної напруги: 50 ампер.
• Вихідні параметри: 230 вольт, частота 50 чи 60 герц, однофазна схема.
• Тип електричної мережі, що підтримується: однофазний.
• Діапазон коефіцієнта потужності: від 0,8 з випередженням до 0,8 із запізненням.
• Коефіцієнт гармонійних спотворень струму: менше 3%, а при лінійному навантаженні – менше 1,5%.
• Найвищий коефіцієнт корисної дії перетворювача: 979%.
• Європейський показник ефективності – 97%.
• Ефективність відстеження точки максимальної потужності сонячних панелей: 99,9%.
• Паралельна автономна система може містити до 20 інверторів.
• Допускається спільна паралельна робота сумісних інверторів різної потужності.
• Підтримуються мережевий та автономний режими з окремим резервним виходом EPS.
• Органи управління доповнені кольоровим сенсорним рідкокристалічним дисплеєм діагоналлю 5 дюймів.
• Заряджання та віддачу енергії акумулятором можна програмувати за часом.
• Для дизельного генератора передбачено незалежний вхід змінного струму з можливістю заряджання акумуляторів.
• Вбудовані функції безпеки включають грозовий захист сонячного входу, контроль опору ізоляції, спостереження за залишковим струмом та захист від острівного режиму.
  Також передбачено контроль зворотної полярності сонячних ланцюжків, захист виходу від перевантаження струмом та відключення при короткому замиканні.
• Визначення дугового пошкодження ARC на стороні сонячних панелей доступне як додаткова функція.
• Класи захисту від імпульсних перенапруг: DC Type II для постійного струму та AC Type III для змінного струму.
• Відповідність вимогам: IEC/EN 62109-1, IEC/EN 62109-2 та серії IEC/EN 61000-6-1, 61000-6-2, 61000-6-3, 61000-6-4.
• Температурний діапазон експлуатації: від –45 до +60 градусів Цельсія; при температурі вище +45 градусів можливе обмеження потужності.

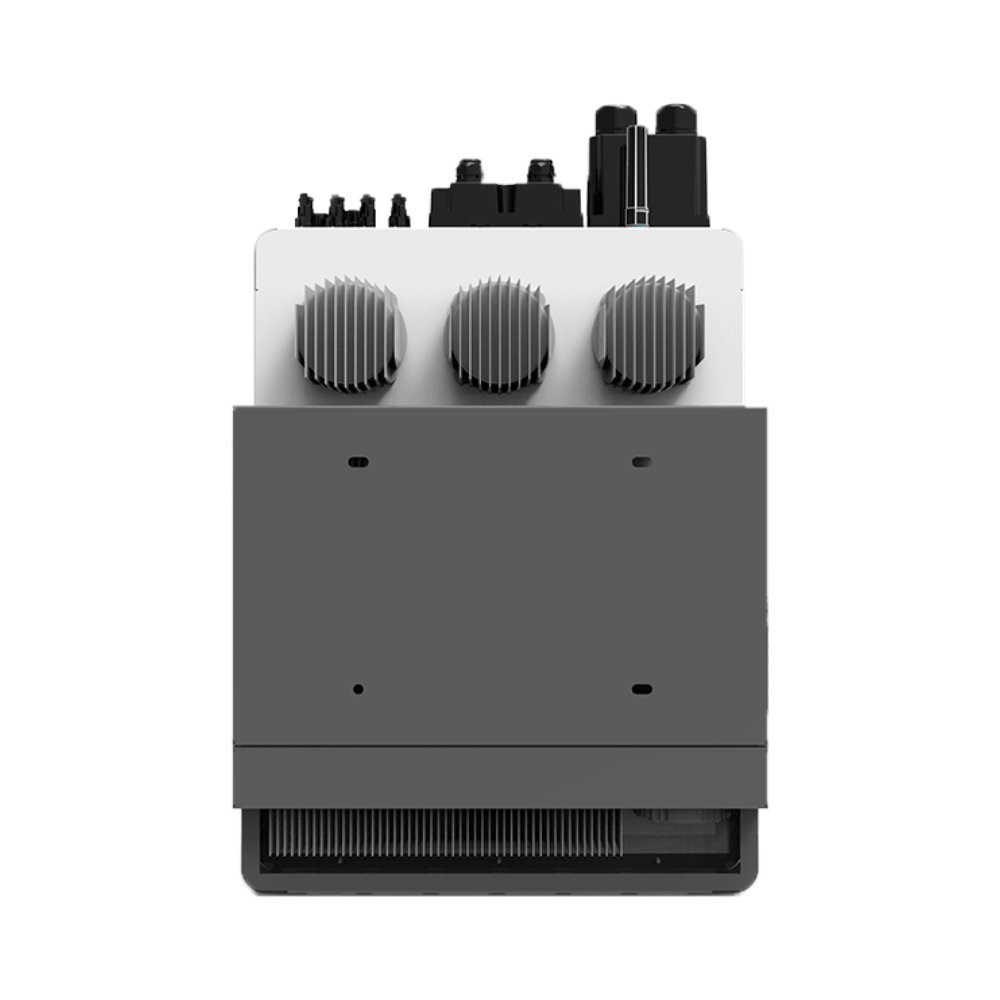

• Система охолодження: інтелектуально керована.
• Рівень створюваного шуму: трохи більше 45 децибел.
• Інтерфейси обміну даними з BMS: CAN та RS485.
• Ступінь захисту оболонки: IP65; спосіб монтажу – вертикально на стіні.
• Розміри версії G2: 514×665×292 міліметра.
• Маса модифікації Jup-8G2-LE: 35 кг.

Комплектація:

1. Однофазно-гібридний інвертор - марка CHISAGE ESS, лінійка Jup, модифікація 8G2-LE.
2. Упаковка.
