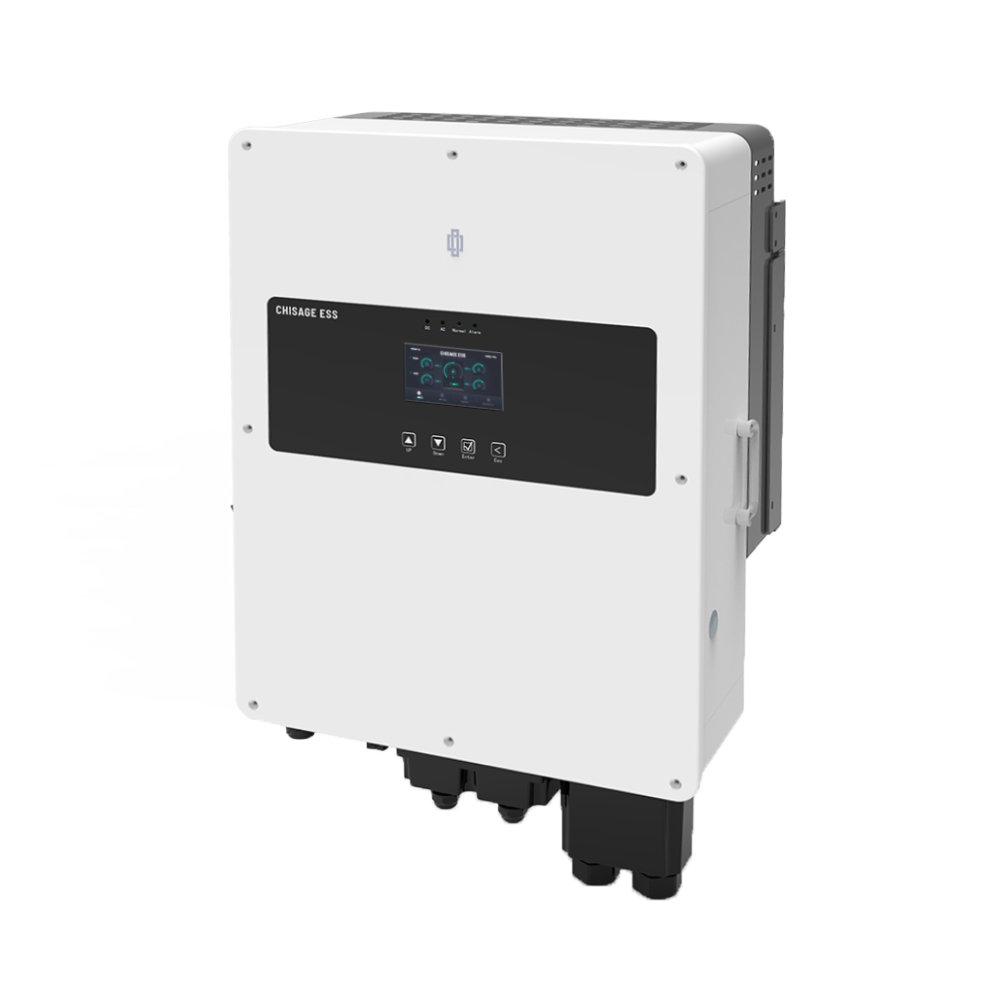

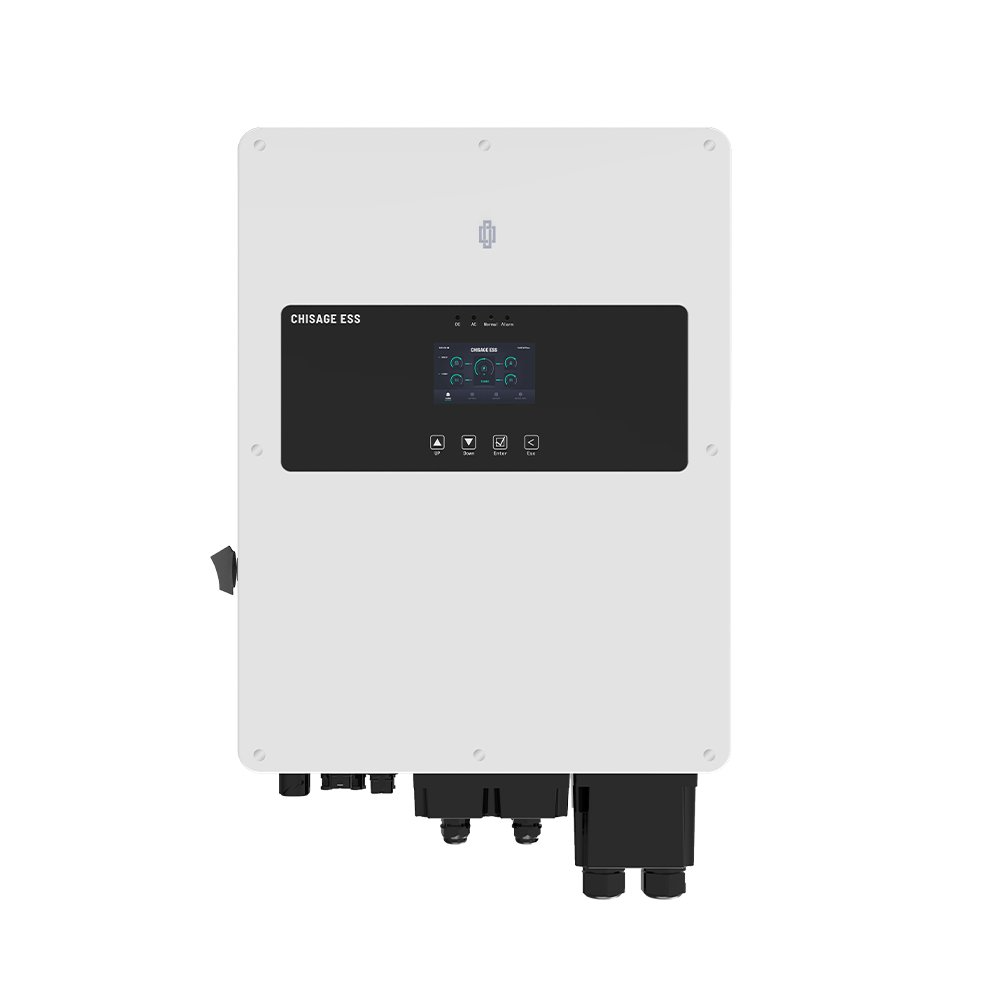

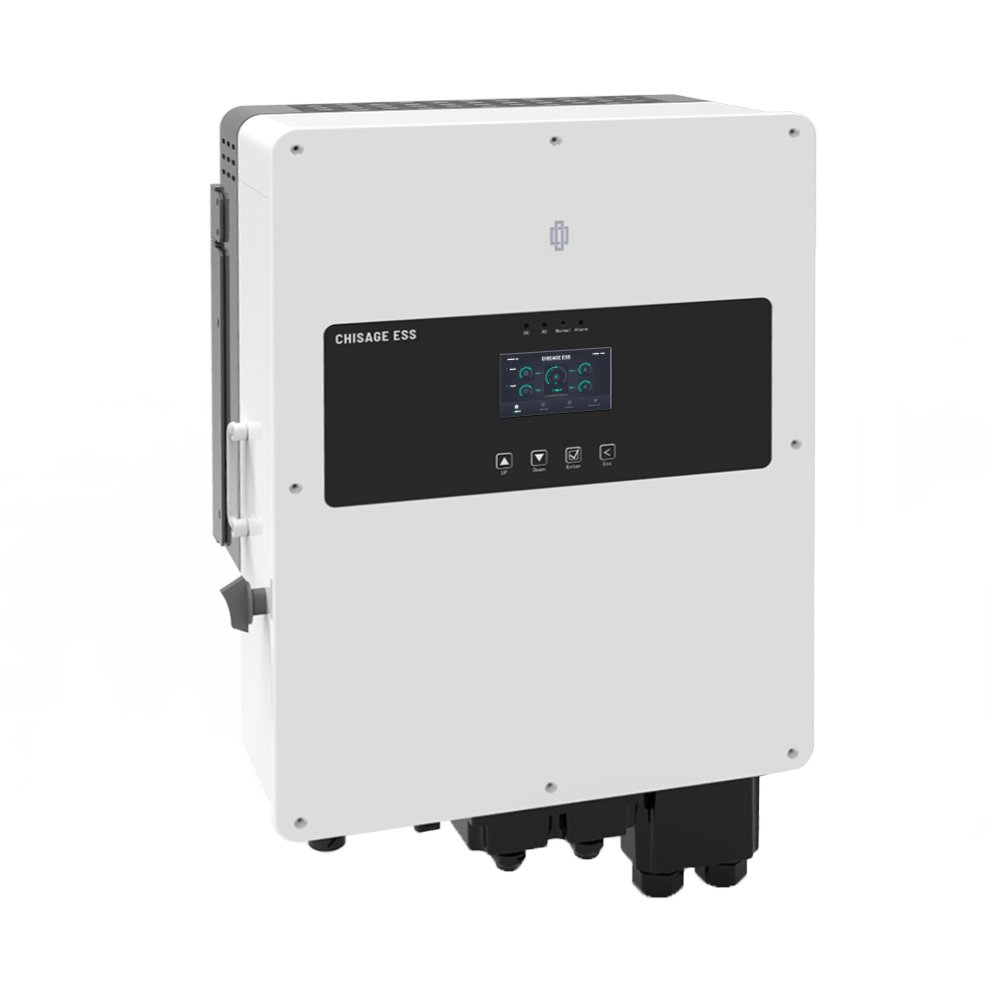

Гібридний інвертор CHISAGE ESS Jup-10G2-LE

Детальніше про інвертор-гібрид CHISAGE ESS: серія Jup, модель 10G2-LE

   Однофазний інвертор-гібрид на 10 кВ поєднує роботу сонячних модулів, акумуляторного накопичувача, електромережі та резервного генератора в одній енергетичній системі.

   Модель приймає від фотоелектричного масиву до 15 кВт, а два незалежні MPPT допомагають ефективніше використовувати панелі при різній орієнтації або неоднаковому освітленні. В автономному режимі пристрій здатний швидко видавати подвійну номінальну потужність, що полегшує запуск обладнання з високими пусковими струмами.

   Інвертор сумісний з кислотними та LFP-батареями. Для обміну даними із системою керування акумулятором передбачені інтерфейси, а алгоритм заряджання батарей LFP автоматично адаптується до параметрів BMS. Користувач може призначати час накопичення та витрати енергії, підключати дизельний генератор через окремий вхід та зберігати отриману від нього електроенергію в акумуляторах.

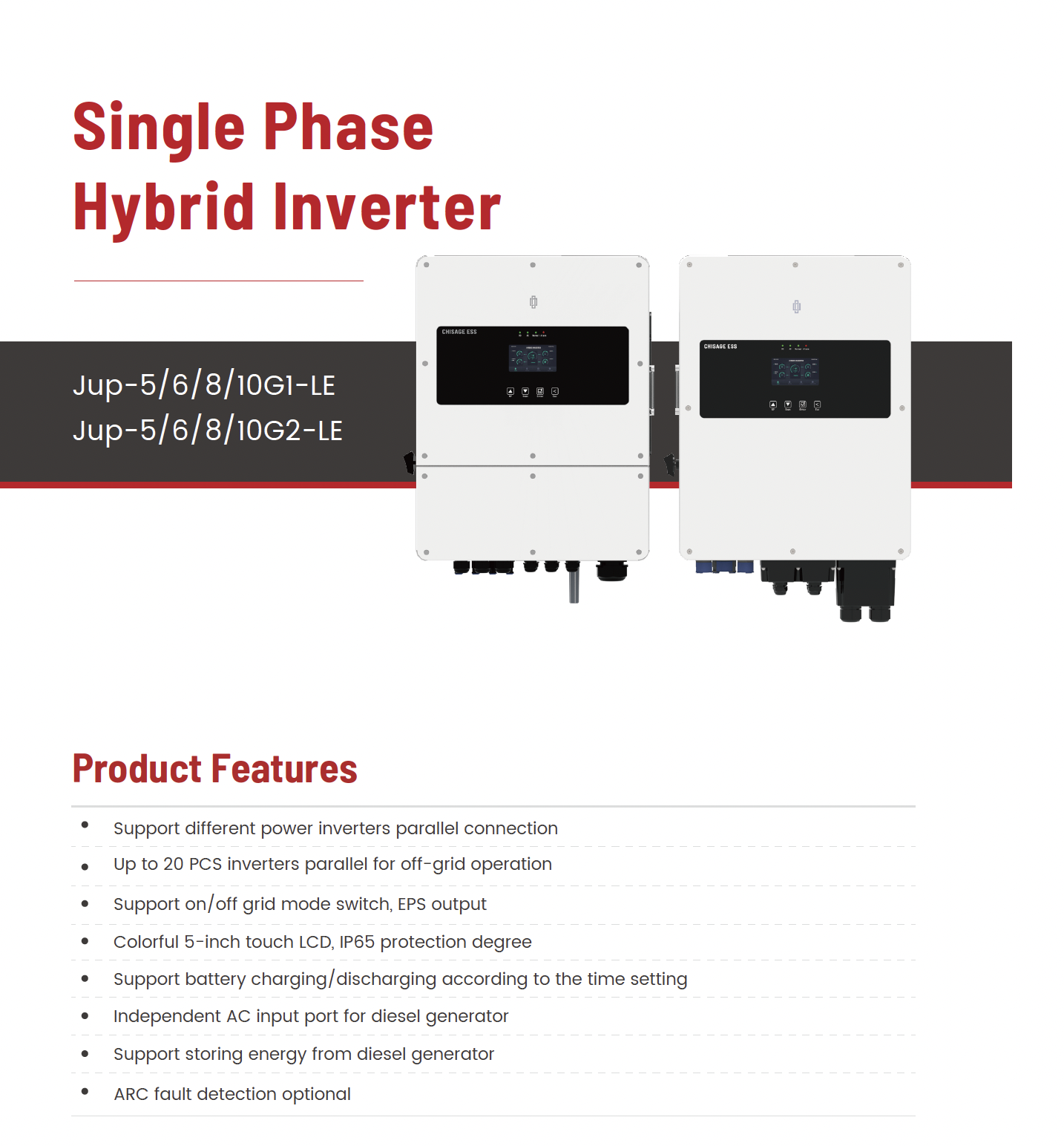

   Кольоровий сенсорний екран діагоналлю 5 дюймів спрощує налаштування режимів, перегляд показників та контроль потоків потужності. Корпус типу IP65 підходить для настінного монтажу, а можливість паралельного з'єднання до двадцяти інверторів дозволяє розширювати автономну систему зі збільшенням споживання.

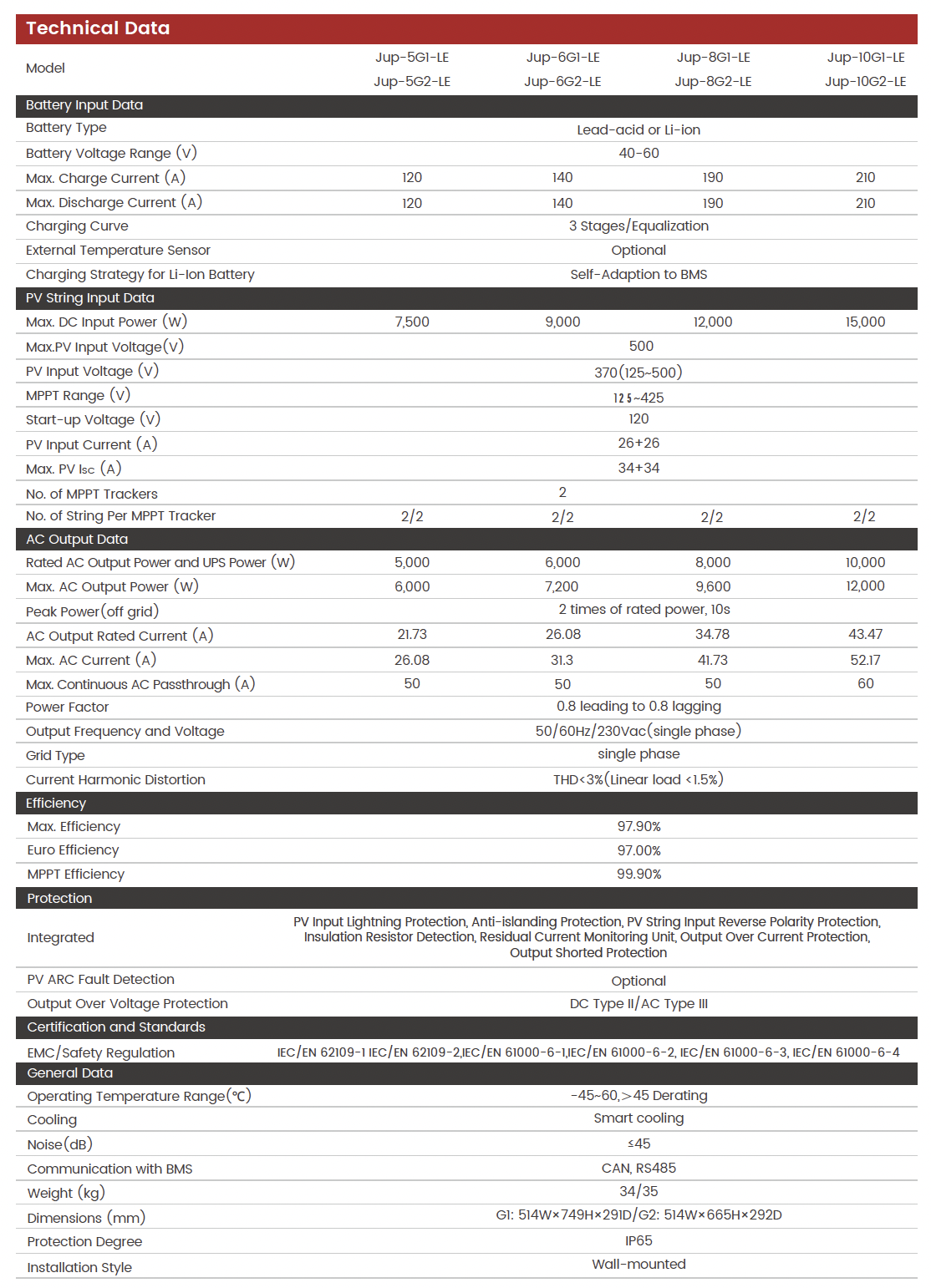

Основні характеристики:

• Номінал виходу: 10 кВт.
• Межа потужності сонячного масиву: 15 кВт.
• Допустима напруга фотоелектричного входу: до 500 В.
• Діапазон стеження MPPT знаходиться в межах від 125 до 425 вольт.
• Робоча напруга сонячного входу становить 370 вольт, допустимий діапазон - від 125 до 500 вольт.
• Напруга запуску від сонячних модулів: 120 вольт.
• Макс. вихідна потужність: 12 кВт.
• Пікова віддача в автономному режимі: дворазова номінальна потужність протягом 10 секунд до 20 кВт.
• К-сть незалежних контролерів: два.
• Підключення сонячних ланцюжків: по два стрінги на кожен трекер, конфігурація 2/2.
• Вхідний струм із боку сонячних модулів: 26+26 А; граничний струм короткого замикання - 34+34 А.
• Робочий діапазон батарейного блоку: 40-60 В.
• Максим. зарядний та розрядний струми акумулятора: по 210 А.
• Зарядна крива для кислотних батарей: три етапи з режимом вирівнювання.
• Допустимий безперервний наскрізний струм мережі: 60 ампер.
• Коефіцієнт гармонійних спотворень струму: менше 3%; при лінійному навантаженні – менше 1,5%.
• Підтримується паралельна автономна робота групи до двадцяти пристроїв.
• Доступні перемикання мережного та автономного режимів, а також окремий вихід EPS.
  Для дизельного генератора виділено незалежний вхід змінного струму з можливістю заряджання накопичувача.

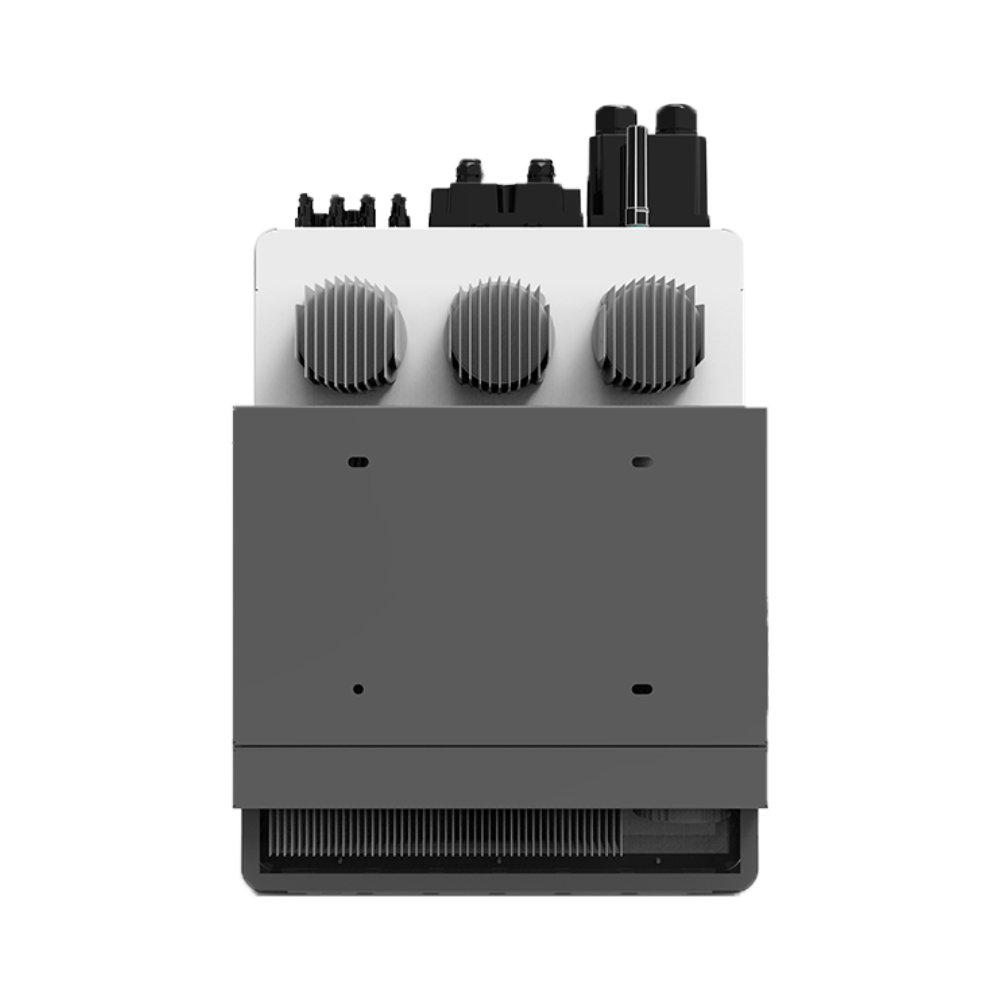

• Охолодження: інтелектуальне, граничний рівень шуму - трохи більше 45 децибел.
• Робоча температура: від –45 до +60 градусів Цельсія; після +45 градусів можливе зниження потужності.
• Маса версії G2: 35 кг; розміри корпусу - 51,4 × 66,5 × 29,2 сантиметра.
• Вбудовані захист від зворотної полярності сонячних ланцюгів, острівного режиму, к. з., перевантаження струмом, витоку та зниження опору ізоляції.
• Захист від імпульсних перенапруг відповідає класам DC Type II та AC Type III.
• Додаткове виявлення дугового пошкодження на боці сонячних модулів.

Комплектація:

1. Однофазний гібридний перетворювач - марка CHISAGE ESS. лінійка Jup, модифікація 10G2-LE.
2. Фірмова упаковка.

Вичерпну інформацію про товар наведено далі:
